Gradini Antivertigine

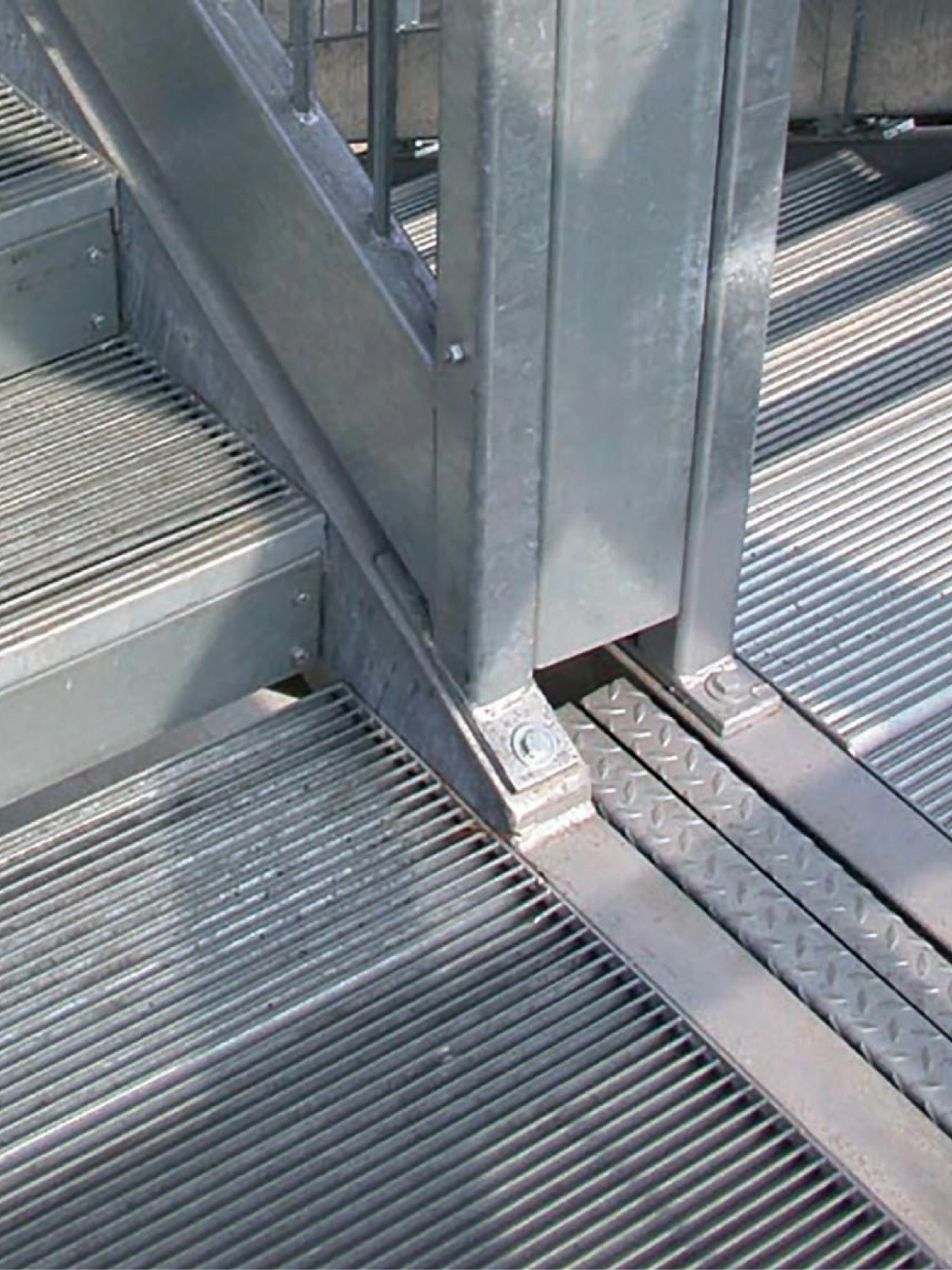

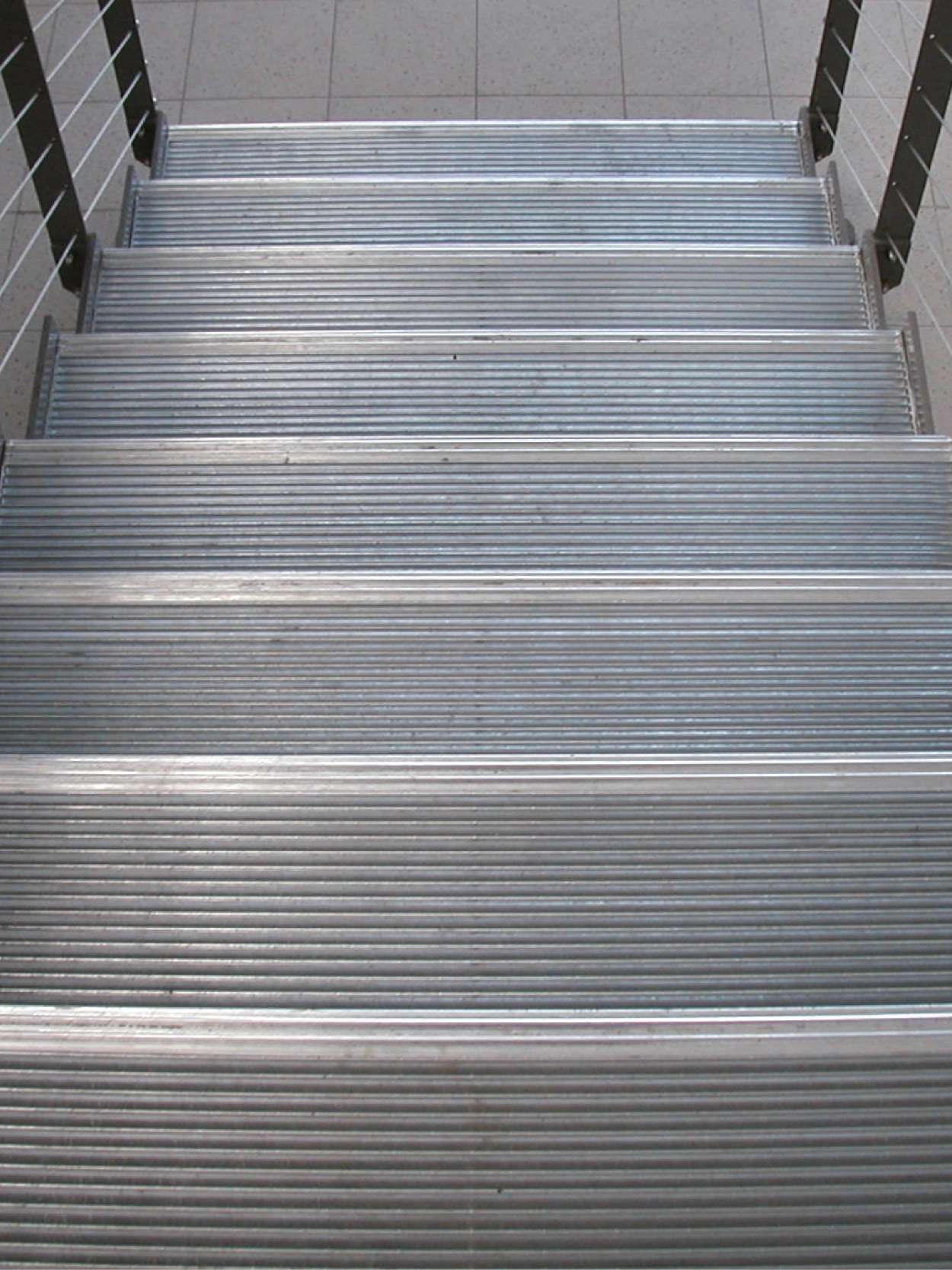

Esclusivo di Defim Orsogril, il SISTEMA ANTIVERTIGINE® NO PANIC si distingue per la particolare sagoma del profilo che garantisce una completa schermatura, preservando al contempo le caratteristiche di permeabilità all’aria tipiche del grigliato. Il gradino è progettato per rispettare le normative antiscivolo in vigore. Con lo stesso tipo di profilo, è possibile realizzare anche pianerottoli e piani di calpestio in genere.

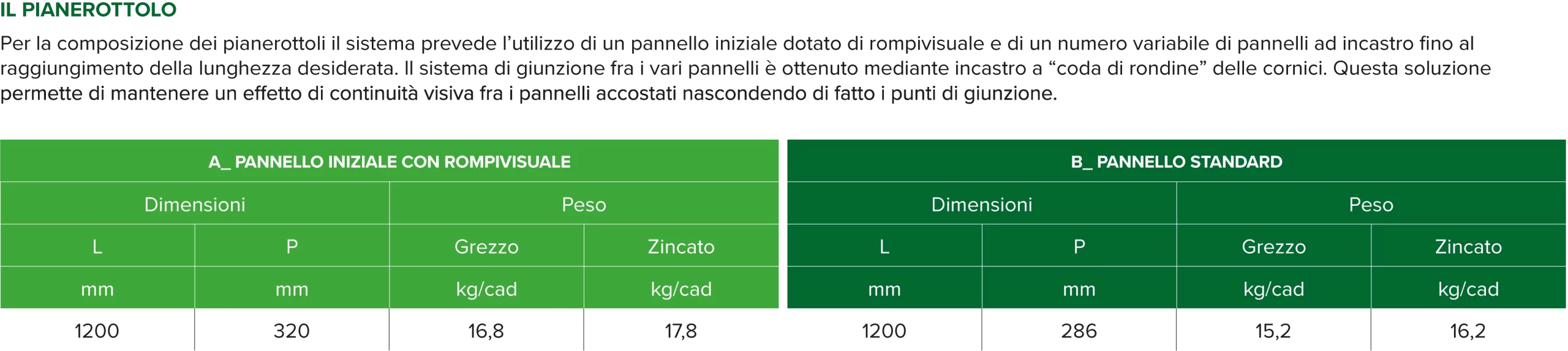

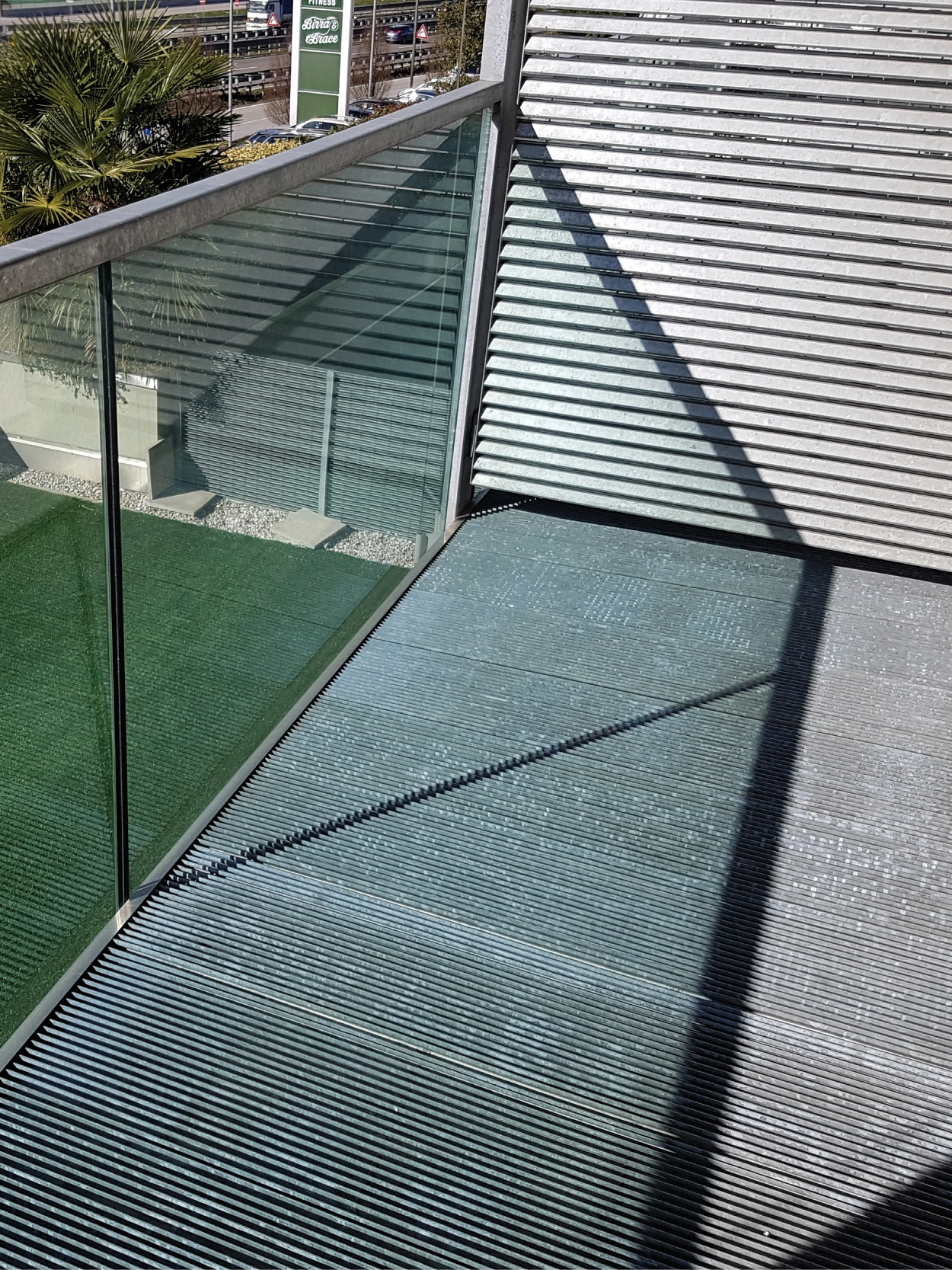

Il pianerottolo
Per la realizzazione dei pianerottoli, il sistema prevede l’impiego di un pannello iniziale con rompivisuale, a cui si aggiungono un numero variabile di pannelli ad incastro fino a raggiungere la lunghezza desiderata. Il collegamento tra i vari pannelli avviene tramite un incastro a “coda di rondine” delle cornici. Questa soluzione consente di ottenere un effetto di continuità visiva tra i pannelli, nascondendo efficacemente i punti di giunzione.
Materiale
Acciaio S 235 JR UNI EN 10025
Rivestimento
Zincatura a caldo UNI EN ISO 1461
Peso
18,3 kg cad. zincato
Portata
Gradino su luce massima 1200 mm
A_ Pannello iniziale con rompivisuale
DIMENSIONI
Larghezza (Lg): 1200 mm
Profondità (Pg): 320 mm
PESO
kg/cad.16,8 (grezzo)
kg/cad.17,8 (zincato)
B_ Pannello standard
DIMENSIONI
Larghezza (Lg): 1200 mm
Profondità (Pg): 286 mm
PESO
kg/cad.15,2 (grezzo)
kg/cad.16,2 (zincato)
Bocche di lupo
Pavimentazioni
Piani di calpestio
Scale
Caditoie
Soppalchi
GRADINI ORSOGRIL da bullonare ANTIVERTIGINE®
Maglia mm: 15
Barra portante mm: profilo speciale a V
Barra trasversale mm: Ø 6
Dimensioni mm: 1200×315

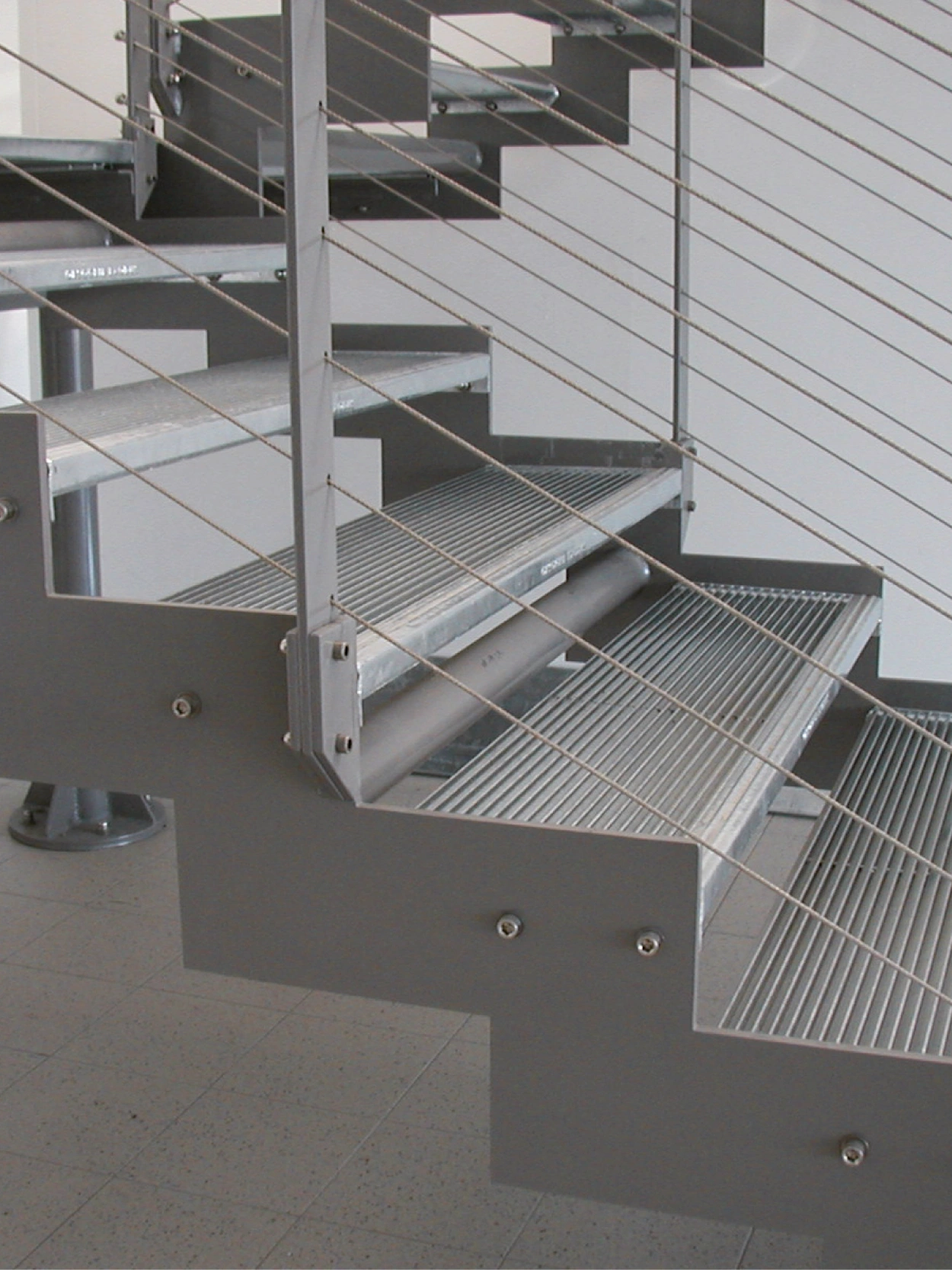

Pannello in grigliato speciale corredato nella parte anteriore da un profilato speciale detto “rompivisuale”, con piastre forate alle estremità atte ad essere imbullonate ai cosciali della scala in ferro
Peso kg/cad: 17,8 zincato
Materiale: acciaio S235JR UNI EN 10025
Finitura: zincatura a caldo UNI EN ISO 1461
